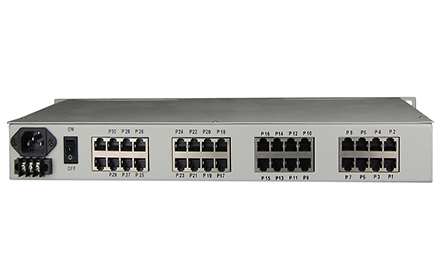

    30FXS/FXO over E1(CAS signaling)

    Type:FCC-CS30 Message

    Description:30*telephones to one signaling or signaling(CAS)you can set the ABCD code by Console

    Product Description
                  The device is transmitting equipment development based on the company developed a E1 transmission line for ultra large scale integrated circuit. Has a sound alarm function optional 1~30 voice. 16 slot and signaling No. 1 signaling or signaling to pass; electric part of equipment for the whole circuit the reliability stability low power consumption high integration small volume easy installation and maintenance.
    Functional Properties
    ◆   based on proprietary integrated circuit;
    ◆   machine for board design;

    ◆   16 signaling with the 1st slot signaling or channel associated signaling (CAS) to pass with E1 digital trunk interface cards and E1 PBX to pass;

    ◆   E1 interface complies with G.703 all-digital clock recovery and smooth phase-locked technology;
    ◆   1-30 channels of voice access support caller ID function;
    ◆   FXS voice ports support port FXS ports connected to the user's phones;
    ◆   desktop device can support independent SNMP network management (optional);
    ◆   multiple power mode options: AC220V DC-48V / DC24V etc;

    Technical Parameters

    ◆   Fiber

             Multi-mode Fiber

        50/125um 62.5/125um

         Maximum transmission distance: 5Km @ 62.5 / 125um single mode fiber attenuation (3dbm/km)Wave Length: 820nm

        Transmitting power: -12dBm (Min) ~-9dBm (Max)
        Receiver sensitivity: -28dBm (Min)

        Link budget: 16dBm

            Single-mode Fiber

        8/125um 9/125um

        Maximum transmission distance: 40Km

        Transmission distance: 40Km @ 9 / 125um single mode fiber attenuation (0.35dbm/km)

        Wave Length: 1310nm

        Transmitting power: -9dBm (Min) ~-8dBm (Max)

        Receiver sensitivity: -27dBm (Min)

        Link budget: 18dBm

    ◆   E1 Interface

        Interface Standard:      comply with protocol G.703;
        Interface Rate:             n*64Kbps±50ppm;
        Interface Code:            HDB3;

        E1 Impedance:             75Ω (unbalance) 120Ω (balance);

        Jitter tolerance:            In accord with protocol G.742 and G.823

        Allowed Attenuation:   0~6dBm

    ◆    Ethernet interface(100/100M)

        Interface rate:              10/100 Mbps half/full duplex auto-negotiation

        Interface Standard:      Compatible with IEEE 802.3 IEEE 802.1Q (VLAN)

       MAC Address Capability: 4096

        Connector:                  RJ45 support Auto-MDIX

    ◆   FXS phones Interface

        Ring voltage: 75V

        Ring frequency: 25HZ

        Two-line Impedance: 600 Ohm (pick up)

        Return loss: 40 dB

    ◆   FXO Switch Interface

        Ring detect voltage: 35V

        Ring detection frequency: 17HZ-60HZ

        Two-line Impedance: 600 Ohm (pick up)

        Return loss: 40 dB

    ◆   EM 2/4 Line

        AD: 0dB

        DA: -3.5dB

        Two/Four-line Impedance: 600 Ohm

        Return loss: 20 dB

    ◆   Power

        Power supply: AC180V ~ 260V;DC –48V;DC +24V

        Power consumption: ≤10W

    ◆   Dimension

        Product Size:         485X200X45mm(WXDXH) 19 1U

        Simple packaging:   522X198X82mm(WXDXH)

        Piece Weight :  2.4KG

    ◆   Working environment

        Working temperature: -10°C ~ 50°C
        Working Humidity:        5%~95 % (no condensation)

        Storage temperature:   -40°C ~ 80°C
        Storage Humidity:         5%~95 % (no condensation)

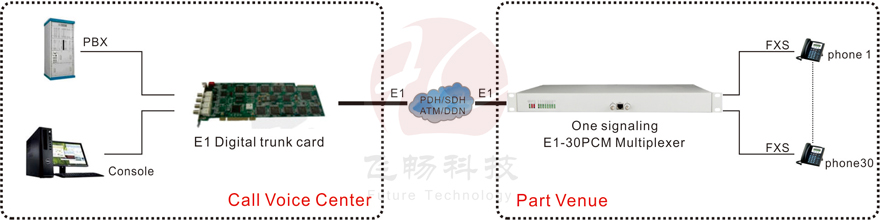

    Application Scheme

    Applications
