    智能RS232转RS422-485串口转换器

    型号:FCC-RD留言

    描述:设备自带线路短路与数据错误侦测功能。RS485/422接口有三级防雷保护,通信距离长达1800米,广泛应用于复杂的工业系统中。

    产品描述
           本转换器实现RS-232-RS-485/422有源隔离转换,基于FPGA设计,并采用2500V隔离电压DC-DC隔离电源供电不采用串口窃技术,通信信号采用高速光耦隔离。
           设备自带线路短路与数据错误侦测功能。RS485/422接口有三级防雷保护,通信距离长达1800米,广泛应用于复杂的工业系统中。
    功能特点
    基于FPGA设计,能根据发送的数据自动产生生精准RS485收发切换使能信号,可以自动检测、控制RS-485数据流性能远优于普通的斯密特触发器的使能产生方式;
    特有接口自适应技术,无需开关设置,随意切换RS-485/RS-422接口;
    自带线路短路检测与数据错误侦测功能,能检测RS485时线路A-B短路,或RS422时T+与T-短路和R+与R-短路,并有指示灯指示,并能侦测到接收数据错误(由某些节点故障时接收到的数据连0大于最小波特率(300)的最长连0时间);
    RS232-RS485/422波特率300-115.2K 与300-921K自适应两种产品可选;
    采用隔离电压2500V DC-DC电源供电不采用串口窃电,提高了设备的适用面,通信信号采用高速光耦隔离;
    串行口接口三级防雷保护防雷达到IEC61000-4-5 (8/20μS) 6KV 阻抗(2Ω)标准;
    输入电压宽范围(DC9-55V,AC7-43V),并能自动检测输DC电源的极性,并内置自恢复保险丝;支持过载保护、防反接保护;
    符合工业四级电磁兼容性要求;
    超强防雷功能:防雷击,可抗感应高压,防浪涌等;
    导轨或壁挂式安装;
    宽温型:工作温度-40℃~ +85℃;
    所有型号皆通过100%烤机测试。
    技术参数
    ◆ 串行接口
    标准
    EIA/TIA-232 RS-232 (ITU-T V.28)
    EIA/TIA-422 RS-422 (ITU-T V.11)
    EIA/TIA-485 RS-485 (ISO/IEC8284)
    串口界面:
    接口:
    RS-232:孔式DB9;
    RS-422:4-wires;
    RS-485:2/4-wires
    以下:SG  = Signal Ground
    RS-232:TxD(DB9-2) RxD(DB9-3)SG(DB9-5)
    内部回路:RTS 到 CTS,DTR 到DSR 和 DCD
    RS-422:TxD+ TxD- RxD+ RxD- SG
    RS-485 4 wires:TxD+ TxD- RxD+ RxD- SG
    RS-485 2 wires: A(对应TX+)B(对应TX-)SG
    RES+RES-:终端120欧匹配电阻使能,匹配电阻设备已内置,使用时RES+与RES-短路即可。
    ◆ LED 指示灯
    名称 颜色 状态 描述
    PWR 绿色 电源已接上
        电源没有接上
    TXD 绿色 RS232串口有数据发送出去
        RS232串口无数据发送出去
    RXD 绿色 RS232串口有数据接收
        RS232串口无数据接收
    ERR 红色 快闪 RS422/485的2根数据线Tx+Tx-短路
        慢闪 RS422 Rx+Rx- 数据线短路
        常亮 由某些节点故障时接收到的数据连0大于最小波特率(300)的最长连0时间
        正常工作
    ◆ 环境指标
    工作温度:-40℃—+85℃
    储存温度:-40℃—+85℃
    工作湿度:0%—95%(无凝结)
    MTBF:>100000小时
    应用方案

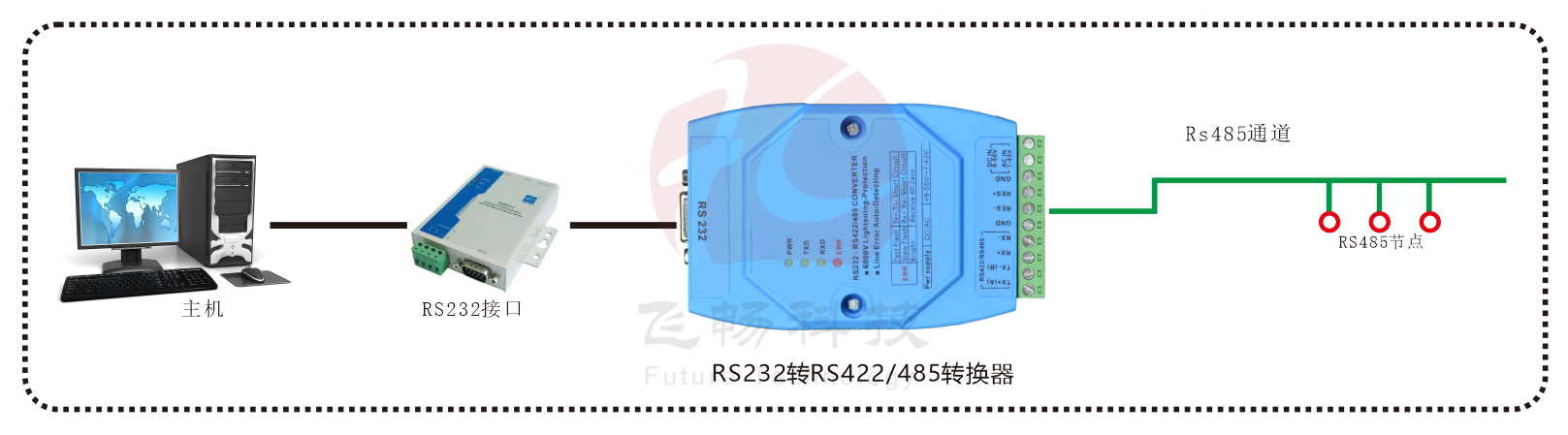

    智能RS232转RS422-485串口转换器 方案图
    产品尺寸
