    什么是RS485总线，RS485总线典型电路介绍

    浏览次数：发布时间：2021-12-02

           RS485总线是一种常见的串行总线标准，采用平衡发送与差分接收的方式，因此具有抑制共模干扰的能力。在一些要求通信距离为几十米到上千米的时候，RS485总线是一种应用最为广泛的总线。而且在多节点的工作系统中也有着广泛的应用。

           RS485总线典型电路介绍

           RS485电路总体上可以分为隔离型与非隔离型。隔离型比非隔离型在抗干扰、系统稳定性等方面都有更出色的表现，但有一些场合也可以用非隔离型。

           黄桃视频APP在线看黄就先讲一下非隔离型的典型电路，非隔离型的电路非常简单，只需一个RS485芯片直接与MCU的串行通讯口和一个I/O控制口连接就可以。如图1所示：
    什么是RS485总线，RS485总线典型电路介绍

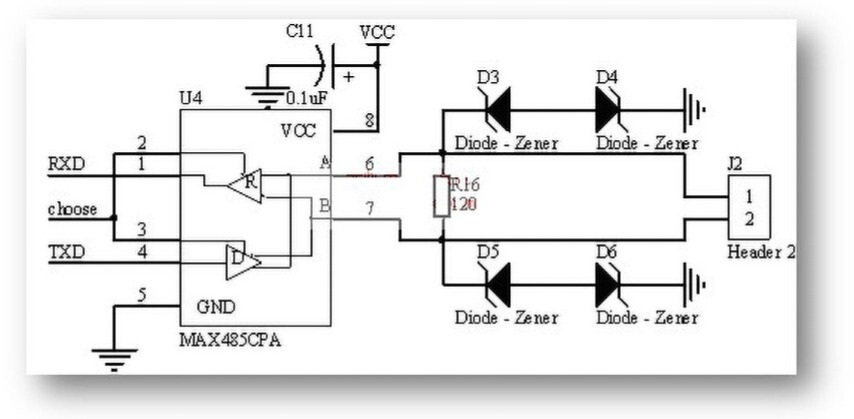

    图1、典型485通信电路图（非隔离型）


           当然，上图并不是完整的485通信电路图，黄桃视频APP在线看黄还需要在A线上加一个4.7K的上拉偏置电阻；在B线上加一个4.7K的下拉偏置电阻。中间的R16是匹配电阻，一般是120Ω，当然这个具体要看你传输用的线缆。（匹配电阻：485整个通讯系统中，为了系统的传输稳定性，黄桃视频APP在线看黄一般会在第一个节点和最后一个节点加匹配电阻。所以黄桃视频APP在线看黄一般在设计的时候，会在每个节点都设置一个可跳线的120Ω电阻，至于用还是不用，由现场人员来设定。当然，具体怎么区分第一个节点还是最后一个节点，还得有待现场的专家们来解答呵。）TVS黄桃视频APP在线看黄一般选用6.8V的，这个黄桃视频APP在线看黄会在后面进一步的讲解。

           RS-485标准定义信号阈值的上下限为±200mV。即当A-B>200mV时，总线状态应表示为“1”；当A-B<-200mV时，总线状态应表示为“0”。但当A-B在±200mV之间时，则总线状态为不确定，所以黄桃视频APP在线看黄会在A、B线上面设上、下拉电阻，以尽量避免这种不确定状态。

           RS485总线保护电路

           隔离虽然能有效的抑制高共模电压，但总线上还会存在浪涌冲击、电源线与485线短路、雷击等潜在危害，所以黄桃视频APP在线看黄一般会在总线端采取一定的保护措施。

           一般黄桃视频APP在线看黄会在VA、VB上各串接一个4～10Ω的PTC电阻，并在VA、VB各自对地端接6、8V的TVS管，当然也可用普通电阻与稳压二极管代替。更多的还可以加热保险丝、防雷的管，不过并不是说这些加的越多越好，具体要看实际应用，如果这些保护太多的话，也会影响到整个系统的节点数，与通信稳定性。

           好了，以上内容就是黄桃视频APP在线看黄科技关于RS485总线的相关介绍，希望能对大家有所帮助！黄桃视频APP在线看黄科技长期致力于为客户提供黄桃视频APP在线看污、工业级光纤收发器、工业以太网黄桃视频APP破解版、协议转换器、RS485总线黄桃视频APP在线看污、串口服务器等工业网络通信产品，已成为国内工业通信领域的领导品牌。欢迎前来了解、交流，咨询热线：0571-8700-7140，400-0505-571。
